上海金光白玉兰办公楼
基本情况
北外滩新地标,浦西第一高楼——“金光中心”项目(原名上海北外滩白玉兰广场)近日实现了包括塔楼和裙房各部分的结构封顶。作为北外滩未来商业核心区的地标建筑,金光中心项目总建筑面积约42万平方米,包括一座66层、高320米的5A级办公塔楼、一座39层、高171.7米的五星级W酒店和一座57.2米高的展馆建筑。项目于2016年底实现竣工。
方案需求
白玉兰作为上海地标性建筑,是一座结合了酒店和商务办公楼的综合性建筑体,需要保证足够多的新风,酒店部分又对室内的温湿度有一定的要求,特别是上海夏季比较湿热,热回收热管和除湿热管运用保证了能源的节约,同时极大的提高了酒店空气工况的舒适度。
方案说明

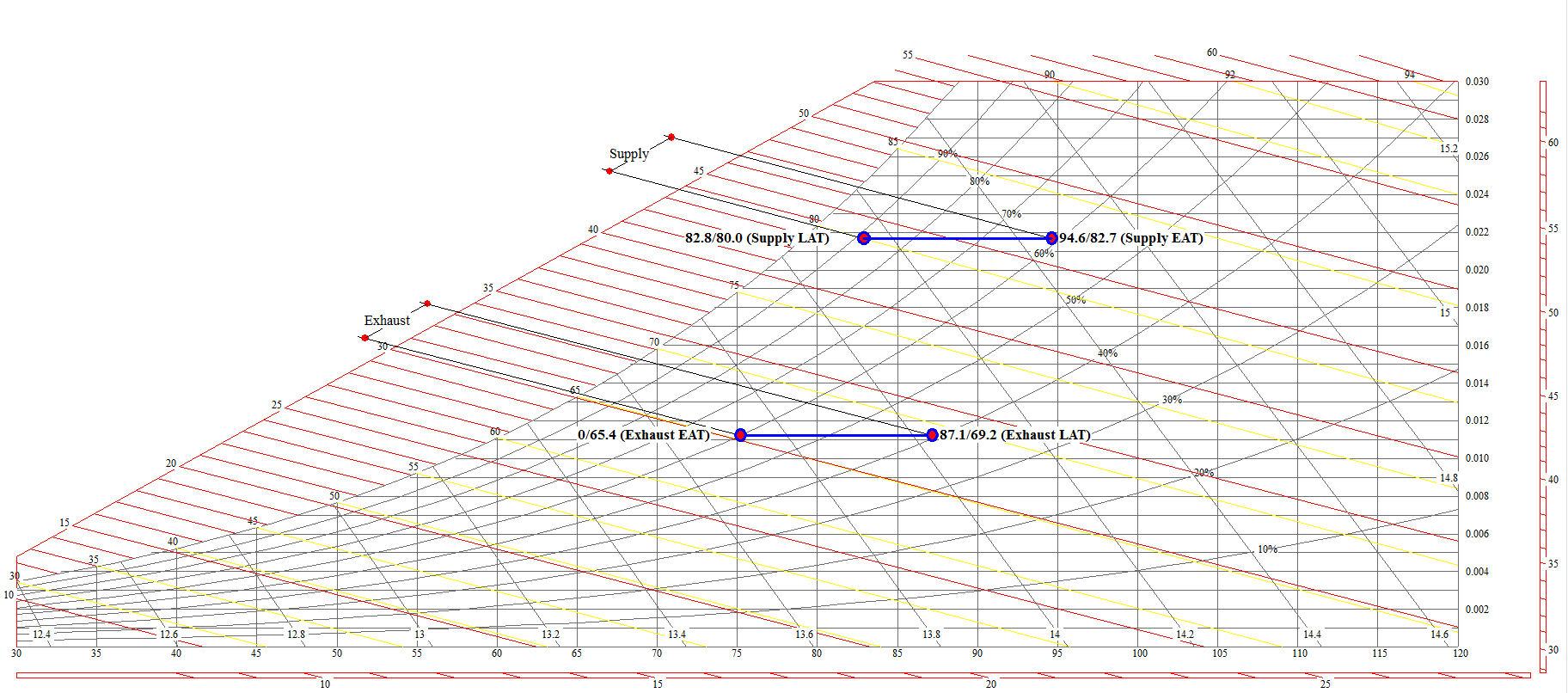

根据业主方及设计有关要求,我司设计热回收热管机组。这里选择其中一台的工况进行分析,具体设计参数如下图:
根据设计工况分析,综合热回收效率达到60%以上,可达到预期的节能效果。
节能分析
1、 运行参数
进风工况 | 出风工况 | 送风工况 | 排风工况 | |
干球(℃) | 34.8 | 28.28 | 24 | 30.65 |
湿球(℃) | 28.2 | 26.69 | 18.6 | 20.68 |
相对湿度 | 61.1% | 88.4% | 60% | 40.7% |
2、 节能分析计算
a、机组能耗减少计算
表冷器节约制冷量:以一台16000m³/h的全新风空调为例,与常规处理过程相比,热管热回收型空调箱可节能34.9Kw。
b、运行成本节约计算
地点: | 上海 | ||
空调运行时间: | 夏季12h/日*122日=1464h(6月-9月) | ||
冬季12h/日*151日=1812h(11月-3月) | |||
冬季制热系数: | 3.6 | 夏季制冷系数: | 3.2 |
电费: | 商业用电1.2元/kwh |
可得年节约的运行成本为:42874元。总计节省运行费用为147.1万元。结合初投资,两年内即可收回增加热管热回收的初投资。
