上海瑞虹新城
基本情况

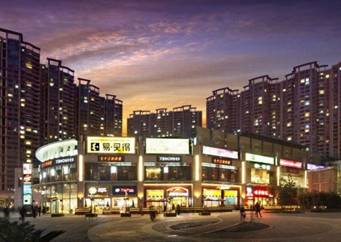

瑞虹新城位于市政规划的以外滩、北外滩和陆家嘴组成的“黄金三角”核心商圈，畅享2环4轨3隧道立体交通网络，是瑞安房地产倾力打造的上海内环内中央生活区。总开发面积约170万平米，集萃约55万方商业商务轴“瑞虹天地”（在建中），集高端住宅、娱乐休闲、风尚购物、精致餐饮、精品酒店、都市商务为一体，构筑全方位繁华生活景致，打造综合性潮流生活中心。
方案需求
瑞虹新城作为上海核心商圈建筑，是一座综合性建筑体，需要保证足够多的新风，对室内的温湿度有一定的要求，特别是上海夏季比较湿热，热回收热管和除湿热管运用保证了能源的节约，同时极大的提高了酒店空气工况的舒适度。
方案说明

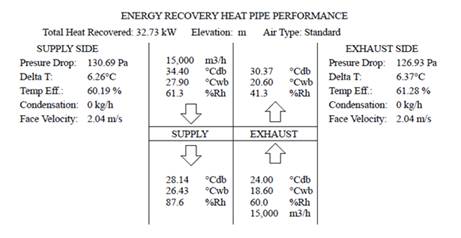

根据业主方及设计有关要求，我司设计热回收热管机组。这里选择其中一台的工况进行分析，具体设计参数如下图：

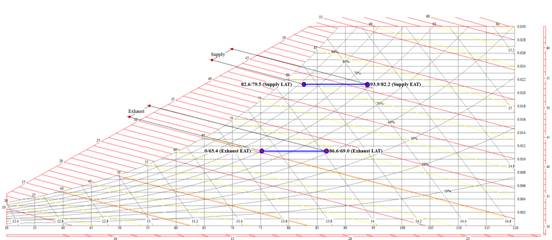

我司的HRM热回收热管加装在表冷器之前，将进风温度预冷至28℃后，再由表冷器进行降温，节约了冷却6.26℃的能耗。根据设计工况分析，综合热回收效率达到60%以上，可达到预期的节能效果。
节能分析
1、运行参数
| 进风工况 | 出风工况 | 送风工况 | 排风工况 | |
| 干球（℃） | 34.8 | 28.28 | 24 | 30.37 |
| 湿球（℃） | 28.2 | 26.69 | 18.6 | 20.6 |
| 相对湿度 | 61.1% | 88.4% | 60% | 41.3% |
2、节能分析计算
a、机组能耗减少计算
表冷器节约制冷量：以一台15000m³/h的全新风空调为例，与常规处理过程相比，热管热回收型空调箱可节能31.5Kw。
b、运行成本节约计算
| 地点： | 上海 | ||
| 空调运行时间： | 夏季12h/日*122日=1464h（6月-9月） | ||
| 冬季12h/日*151日=1812h（11月-3月） | |||
| 冬季制热系数： | 3.6 | 夏季制冷系数： | 3.2 |
| 电费： | 商业用电1.2元/kwh | ||
可得年节约的运行成本为：38698元。总计节省运行费用为34.8万元。结合初投资，两年内即可收回增加热管热回收的初投资。
